１）はじめに
参照HP http://www.qsl.net/dk7zb/start1.htm DK7ZB局のHPより
430MHｚ帯７エレ八木。 エレメント径 φ3.2、φ4、φ6の寸法が記載されています。
このアンテナはエレメント径φ４、φ３で何度か作ったことがあり、'17.08.31には
エレメント径φ2で、エレメント配列の異なる２本を作成しています。
今回は（も）参照HPの記載寸法を元にMMANAでエレメント径φ2、φ3、φ4の
データを作成（下表）。 F/B比が最大のエレメント径φ２を作りました..
（２）前との違いは、気持ちだけ。
エレメントはφ２アルミ線。
Φ6アルミパイプのブームは自重による垂下を補償するために曲げました。
D3の移動で調整してSWRは432.1〜433.8MHｚの範囲内で1.1以下。
いつもの簡易電界強度計距離２ｍ出力1Wで2.2μA（計算利得13.09ｄBi)
同時測定の７エレ八木（18.03.08の記事）は2.0μA（計算利得13.34ｄBi)
MMANA計算利得と簡易電界強度計の測定値とは逆転していますが、
この様な（今日作った方が良い）場合は、気にしない。

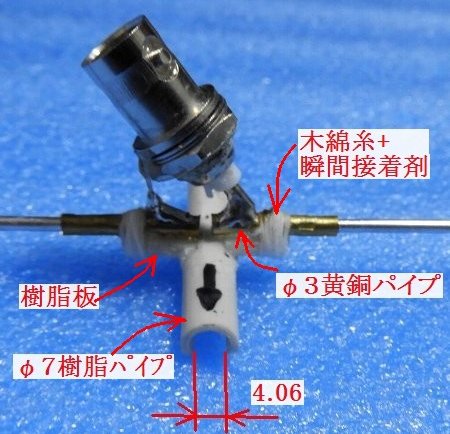

給電部（従前と同じです）
φ２アルミ線Raエレメントの突合せ部にφ３黄銅パイプを嵌めて圧着しBNCを
半田付け。円周の一部を切開したφ8樹脂パイプに羽根状に接着した樹脂板小片
にエレメントを木綿糸+瞬間接着剤で取付け後、エポキシ接着剤で補強。
ブームへの取付け時のφ8樹脂パイプの弾性が大きくなり過ぎぬ様にエレメントの
下部の処を切欠きました。
Ra,D1のブームへの取付け（これも以前と同じ）
Raのφ8樹脂パイプの弾性を利用してブームにパチンと嵌め込み。ブーム側には
ガイド用にφ8パイプを（一部はM2ねじで）取り付けています。
導波器D1はブームに「木綿糸＋瞬間接着剤」＆エポキシ接着剤で取り付けた
20ｍｍ長φ４樹脂パイプに挿入、支持。 エレメントには抜け止め＆位置決め用の
5ｍｍ長φ４樹脂パイプを接着。 （以上は、反射器も同じです）
3分割したブームは、φ3黄銅ﾊﾟｲﾌﾟを挿入（補強）したφ5樹脂パイプを介して連結。
φ5樹脂パイプの外径は、ブーム（φ6アルミパイプ）の内径より少し大きく、ヤスリで
削って少し固めに挿入（不用意に抜けない）様に調整しています。
アンテナを写真用三脚の雲台に取り付ける治具
ブームには樹脂版にM3ローレットねじと2箇所のφ3.2穴を設けた治具をM2皿ねじ
で取付け。 三脚へはφ６ステンレスパイプの先端にφ３黄銅パイプ及びφ３.2穴と
切欠き加工を行ったミニステー金具を半田付けで固定。 φ６ステンレスパイプの他端
には、雲台ネジに合致するW1/4ナットを取り付け、更に連結（延長）してもう一端にも
アンテナを取り付けられる様にしています
分解収納状態（重量68ｇ うちエレメント31g ブーム37ｇ）
（３）蛇足
（１）DK7ZB局のHPはアンテナの寸法データがしっかり記載されており、よく利用
させて戴いています。430MHz用のアンテナはブーム長の割には利得が大きいです。
430MHｚ以外の周波数のアンテナもたくさん記載があります。
今回はエレメント径φ３が最も利得Gaが大きく、エレメント径φ4が最もF/B比が
大きく、、、最適なエレメント径があるのかも知れません。
いままでの経験ではMMANAでエレメント径φ４をφ２に変換すると利得Gaが
小さくなる例が多かったですが、φ２の方がGaが大きい事も少数ありました。
尚、DK7ZB局のHPでは各エレメント径で同一の利得（らしい）です。
（２）MMANAのデータ
計算値
放射パターン
