野草・花（１）はじめに
前回の８エレFD八木19.08.21の記事）はブームに垂直方向に折り返し間隔
5ｍｍのFD(折り返しダイポール）で、ブーム長1326ｍｍ 利得Ga:14.31dBi
移動用としては「ブームが長すぎる」感じ。 放射器を一本除いて7エレに。
ブーム長は約３割減の1062ｍｍに。利得は13.52dBiに減少。
（２）ま、
エレメントはφ2アルミ線。ブームはφ5アルミパイプ
ブームは自重による撓み補正のため曲げています
D1,D2,D3の移動での調整で、SWRは2.5～434.0MHzの範囲内で1.1以下。
簡易電界強度計距離 2ｍ、出力１Wで、4.1μA(計算利得14.31Bi ブーム長1062mm）
7エレ八木('19.07.14の記事）は4.0μA(計算利得13.21dBi ブーム長1161ｍｍ）
（３）蛇足
（ａ）簡易電界強度計の測定値が7エレ八木('19.07.14の記事）とほぼ同じで
計算利得の差とは合致しませんが、ブーム長の差（約100ｍｍ短い）もあり
まあ こんなもんかなと。 イイカゲンだなぁ 思うのです。
（ｂ）MMANAのデータ
計算値
パターン
定義
（４）製作内容（いつもと同じです。以下、読み飛ばしてください。）
給電部
φ7樹脂パイプに翼状に接着した樹脂版の両端に、5ｍｍ間隔でφ２の穴を開けた
樹脂板を接着。5＊330ｍｍの矩形に曲げたφ２アルミ線を、φ２穴に挿通し、
木綿糸＋瞬間接着剤で固定。φ２アルミ線端部にφ３黄銅パイプを圧着し、BNCを
半田付け。 全体を木工用ボンド（硬化すると透明です）で補強。
放射器Raのφ7樹脂パイプの弾性を利用して、ブームにぱちんと嵌め込み固定します・
ブーム側には位置決め用に、φ７樹脂パイプを接着及びM2ねじで固定して待ちうけ。

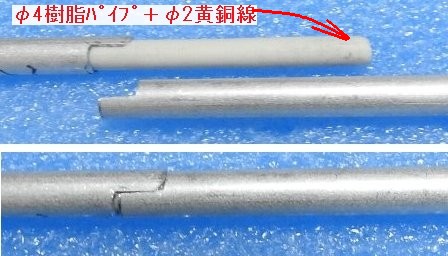

ブームは3分割。φ4樹脂パイプにφ2黄銅線挿通（補強）、で連結。
アンテナを写真用三脚に支持する治具は、φ7樹脂パイプと2mm厚のプラスチ
ック板にM3ナットを焼き嵌めで固定してM3ローレットねじを取り付け。
分解収納状態（重量62ｇ うちエレメント：32ｇ ブーム30ｇ）
