（１）はじめに
8エレＦＤ（折り返しダイポール）八木（’16.01.31の記事）はエレメント径φ４の
製作失敗（ＳＷＲは下がったが飛ばない---簡易電界強度計の指示値が小さい）でした。
エレメント数をひとつ減らし、MMANAでかなり修正して７エレとして製作した
（’20.01.13の記事）しましたが、やはり製作失敗。
今回、もう一度8エレＦＤ八木（’16.01.31の記事）のエレメント数をひとつ減らし
MMANAでかなり修正して（’20.01.13の記事）とは異なるデータを作り、、、、
（２）こんなの出来たけど
エレメントはφ2アルミ線。ブームはφ5アルミパイプ
自重によるブームの撓み補正のために曲げています。
D1,D2を移動しての調整で、SWRは432.5～433.9MHzの範囲内で1.1以下。
簡易電界強度計距離 2ｍ、出力１Wで、3.2μA(計算利得13.16dBi)
7エレ八木（'20.01.05の記事）は4.2μA（計算利得13.15dBi）
利得の大きさの割には簡易電界強度計の指示値が小さい。（飛ばない）
やはり製作失敗です。
（３）蛇足
（ａ）当分はアンテナテストの為の移動運用は自粛なので、当分は製作失敗を
何度でも重ねられるのです。ところで当分って、いつまでなのだろう？
（ｂ）MMANAのデータ
計算値
パターン
定義
(4) 給電部だけ記述します。他は同じなので省略。
φ７樹脂パイプに翼状に接着した樹脂版の両側に垂直に立てた樹脂板には
5ｍｍ間隔でφ２の穴をあけ、端部にφ３黄銅パイプを圧着したエレメントを
挿通して木綿糸＋瞬間接着剤で固定。BNCを半田付け。
8エレＦＤ（折り返しダイポール）八木（’16.01.31の記事）はエレメント径φ４の
製作失敗（ＳＷＲは下がったが飛ばない---簡易電界強度計の指示値が小さい）でした。
エレメント数をひとつ減らし、MMANAでかなり修正して７エレとして製作した
（’20.01.13の記事）しましたが、やはり製作失敗。
今回、もう一度8エレＦＤ八木（’16.01.31の記事）のエレメント数をひとつ減らし
MMANAでかなり修正して（’20.01.13の記事）とは異なるデータを作り、、、、
（２）こんなの出来たけど
エレメントはφ2アルミ線。ブームはφ5アルミパイプ
自重によるブームの撓み補正のために曲げています。
D1,D2を移動しての調整で、SWRは432.5～433.9MHzの範囲内で1.1以下。
簡易電界強度計距離 2ｍ、出力１Wで、3.2μA(計算利得13.16dBi)
7エレ八木（'20.01.05の記事）は4.2μA（計算利得13.15dBi）
利得の大きさの割には簡易電界強度計の指示値が小さい。（飛ばない）
やはり製作失敗です。
（３）蛇足
（ａ）当分はアンテナテストの為の移動運用は自粛なので、当分は製作失敗を
何度でも重ねられるのです。ところで当分って、いつまでなのだろう？
（ｂ）MMANAのデータ
計算値
パターン
定義
(4) 給電部だけ記述します。他は同じなので省略。
φ７樹脂パイプに翼状に接着した樹脂版の両側に垂直に立てた樹脂板には
5ｍｍ間隔でφ２の穴をあけ、端部にφ３黄銅パイプを圧着したエレメントを
挿通して木綿糸＋瞬間接着剤で固定。BNCを半田付け。
鶴見川沿いの遊歩道で
桑
コデマリ
枝垂桜
桃
レンギョウ
カワセミ
ハクセキレイ
スギナ
スミレ
トキワハゼ
ネモフィラ
ハルジオン
ナズナ
桑
コデマリ
枝垂桜
桃
レンギョウ
カワセミ
ハクセキレイ
スギナ
スミレ
トキワハゼ
ネモフィラ
ハルジオン
ナズナ
鶴見川沿いの遊歩道で（3/23）〜（3/25）
桜
シジミバナ
沈丁花
ドウダンツツジ
ユスラウメ たぶん
ツグミ
ハクセキレイ
亀
ススキ
アケビ
オオカワヂシャ
サヤエンドウ
ハナニラ
ハルジオン
ムラサキケマン
ムラサキツユクサ
桜
シジミバナ
沈丁花
ドウダンツツジ
ユスラウメ たぶん
ツグミ
ハクセキレイ
亀
ススキ
アケビ
オオカワヂシャ
サヤエンドウ
ハナニラ
ハルジオン
ムラサキケマン
ムラサキツユクサ
鶴見川沿いの遊歩道で
ハナミズキ
ウワミズザクラ たぶん
グミ
桜
ツツジ
桃
亀
ハクセキレイ
ベニシジミ
オオカワヂシャ
大根
ヒナゲシ
ムラサキサギゴケ
ムラサキハナナ
ハナミズキ
ウワミズザクラ たぶん
グミ
桜
ツツジ
桃
亀
ハクセキレイ
ベニシジミ
オオカワヂシャ
大根
ヒナゲシ
ムラサキサギゴケ
ムラサキハナナ
鶴見川沿いの遊歩道で
柿
クルミ
桑
メタセコイヤ
柳
ヤマブキ
枝垂れ桜
椿
桃
コサギ
シジュウカラ
アカバナユウゲショウ
ハルジオン
ヒナゲシ
>
柿
クルミ
桑
メタセコイヤ
柳
ヤマブキ
枝垂れ桜
椿
桃
コサギ
シジュウカラ
アカバナユウゲショウ
ハルジオン
ヒナゲシ
>
鶴見川沿いの遊歩道で（3/16）〜（3/19）
コブシ
桜
ハナミズキ
亀
鯉
コサギ
シジュウカラ
カラスノエンドウ
コゴメイヌノフグリ
スズメノエンドウ
ノゲシ
ハナニラ
コブシ
桜
ハナミズキ
亀
鯉
コサギ
シジュウカラ
カラスノエンドウ
コゴメイヌノフグリ
スズメノエンドウ
ノゲシ
ハナニラ
朝の小田急線の電車内。マスクの乗客は70％くらいか。本厚木駅から
乗車したバスの乗客は殆どがハイカーで、マスク着用率は同様。
尼寺（「にんじ」と読む）バス停で下車。桜咲く
人家の間を[抜けて山道へ。トレッキングコースの標識がたくさんあります。
ツツジ？
木イチゴ
コブシ
カエデ
桜
シダ
スミレ
？？
バス手停から50分で桜山山頂に到着。山頂というよりちょっとした出っ張り。
山頂のテーブル、ベンチを借りて4ele bend dipole('20.02.16の記事）と
7エレ八木('20.03.21の記事）を設置。しばらくワッチ。利得は同等。
ビーム幅が3倍程度広いbend dipoleで出力１Wで交信開始。08：50
アンテナの写真ですが良くわかりませんね
桜山山頂は桜は無くコブシが咲いていました
20〜30分間隔くらいでハイカーと云うよりお散歩の人が通過します。
10時を過ぎて時折の風が次第に強くなりテーブル上の軽いものを方付け。
11:40交信終了。昼食を終えたところへ、ハイカーが一人登ってこられ。
少しの間があって20人位のハイカーが登ってこられ。大田区のサークルの
高齢者のメンバーだそうで。ここで昼食との事。こちらは撤収でちょうど
良かった。メンバーの中にアマチュア無線局がおられ、名刺交換しました。
さて、飯山白山経由で下山。稜線は割りに急な登り下りですが、10分ほどで
白山神社が見えました。
キブシ
スミレ
シャガ
ヤマブキ
飯山観音まで下ってきたところの道標。女坂を下ってきました。
飯山観音境内から見下ろした桜
寒咲きアヤメ
桜山から尼寺（にんじ）からひとつ手前の飯山観音前バス停まで1時間。
15分の待ち合わせで本厚木駅行きのバスに乗車。
行きも帰りも電車、バスは空席とマスクが目立ち、早めの帰宅で風呂掃除。
bend dipole と ７エレ八木は前記の様に利得は同等でビーム幅は
bend dipoleがかなり広く、ビームを振る必要は今日は2回だけでした、
両方の放射パターンです。
乗車したバスの乗客は殆どがハイカーで、マスク着用率は同様。
尼寺（「にんじ」と読む）バス停で下車。桜咲く
人家の間を[抜けて山道へ。トレッキングコースの標識がたくさんあります。
ツツジ？
木イチゴ
コブシ
カエデ
桜
シダ
スミレ
？？
バス手停から50分で桜山山頂に到着。山頂というよりちょっとした出っ張り。
山頂のテーブル、ベンチを借りて4ele bend dipole('20.02.16の記事）と
7エレ八木('20.03.21の記事）を設置。しばらくワッチ。利得は同等。
ビーム幅が3倍程度広いbend dipoleで出力１Wで交信開始。08：50
アンテナの写真ですが良くわかりませんね
桜山山頂は桜は無くコブシが咲いていました
20〜30分間隔くらいでハイカーと云うよりお散歩の人が通過します。
10時を過ぎて時折の風が次第に強くなりテーブル上の軽いものを方付け。
11:40交信終了。昼食を終えたところへ、ハイカーが一人登ってこられ。
少しの間があって20人位のハイカーが登ってこられ。大田区のサークルの
高齢者のメンバーだそうで。ここで昼食との事。こちらは撤収でちょうど
良かった。メンバーの中にアマチュア無線局がおられ、名刺交換しました。
さて、飯山白山経由で下山。稜線は割りに急な登り下りですが、10分ほどで
白山神社が見えました。
キブシ
スミレ
シャガ
ヤマブキ
飯山観音まで下ってきたところの道標。女坂を下ってきました。
飯山観音境内から見下ろした桜
寒咲きアヤメ
桜山から尼寺（にんじ）からひとつ手前の飯山観音前バス停まで1時間。
15分の待ち合わせで本厚木駅行きのバスに乗車。
行きも帰りも電車、バスは空席とマスクが目立ち、早めの帰宅で風呂掃除。
bend dipole と ７エレ八木は前記の様に利得は同等でビーム幅は
bend dipoleがかなり広く、ビームを振る必要は今日は2回だけでした、
両方の放射パターンです。
鶴見川沿いの遊歩道で（3/16）〜（3/16）
コブシ
椿
桃
夏みかん？
キセキレイ
ジョウビタキ
ツグミ
ハクセキレイ
オランダミミナグサ
カラスノエンドウ
キツネノボタン
クサイチゴ
苔
水仙
タンドボロギク
コブシ
椿
桃
夏みかん？
キセキレイ
ジョウビタキ
ツグミ
ハクセキレイ
オランダミミナグサ
カラスノエンドウ
キツネノボタン
クサイチゴ
苔
水仙
タンドボロギク
（１）はじめに
前回は８エレ八木（16.10.06の記事）製作失敗→SWR下がったが飛ばない。の
最適化をやり直してエレメント径φ２の8エレ八木を作成（’20.03.19の記事）
ブーム長が1ｍ40ｃｍと、移動用には長すぎるかな？と 同じ参照データの
エレメントを1本除き７エレとして最適化しました。ブーム長は30ｃｍ短縮。
ジャンク品のブームを利用しで手軽に作成。
（２）ふつうの八木。
エレメントはφ２アルミ線。ブームはφ5アルミパイプ
D2の移動で調整してSWRは430.2〜435.4MHzの範囲内で1.1以下。
簡易電界強度計 距離２ｍ 出力1Wで3.4μA（計算利得：12.45dBi）
（３）蛇足
（ａ）ブームが短い方が移動運用は楽だが、短いと利得は小さく。
命短しタスキに長し。
（ｂ）MMANAのデータ
計算値
パターン
定義
（４）製作内容（前回記事と同じです） ブームはジャンク品を利用。
反射器
材料は￥100店のφ２自在アルミ線。中央部の約5ｃｍ長以外を
ドリルで捩り硬化させました。道糸で姿勢を維持します。
給電部
円周の一部を切開したφ7樹脂パイプに、羽根状に接着した2枚の樹脂板小片に
端部に10mm長のφ3黄銅パイプを嵌めて圧着した２アルミ線を接着後、木綿糸
＋瞬間接着剤で固定してBNCを半田付け。木工ボンドで補強。
Ra,のブームへの取付け
放射器Raは、φ7樹脂パイプの弾性を利用してブームにパチンと嵌め込みます。
ブーム側にはガイド用にφ7パイプを（一部はM2ねじで）取り付けています。
導波器の取り付け
導波器はφ４樹脂パイプに挿入、支持。エレメントには抜け止め＆位置決め用の
5ｍｍ長φ４樹脂パイプを接着。
ブームの連結
3割したブームは、φ4樹脂パイプ（φ2黄銅線挿通して補強）を介して連結。
φ4樹脂パイプの全長は50ｍｍ。突き出し長さを30ｍｍとして一方のブームに固定。
ブームの突合せ箇所はパイプ径の1/2まで長さ５ｍｍ、ヤスリで現物合せで削ります。
アンテナの支持
アンテナを写真用三脚に支持する治具は、φ7ABS樹脂パイプと2mm厚のプラスチ
ック板にM3ナットを焼き嵌めで固定してM3ローレットねじを取り付け。
当ブログのカテゴリー「無線関連」のアンテナ支持（’15.01.30の記事）及び
(’19.09.07の記事)をご参照ください。

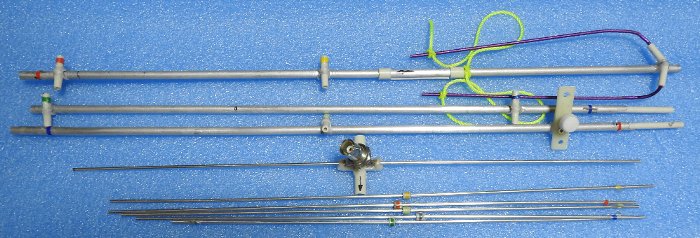

分解/収納状態（重量60ｇ うちエレメント：26ｇ ブーム：34ｇ）
前回は８エレ八木（16.10.06の記事）製作失敗→SWR下がったが飛ばない。の
最適化をやり直してエレメント径φ２の8エレ八木を作成（’20.03.19の記事）
ブーム長が1ｍ40ｃｍと、移動用には長すぎるかな？と 同じ参照データの
エレメントを1本除き７エレとして最適化しました。ブーム長は30ｃｍ短縮。
ジャンク品のブームを利用しで手軽に作成。
（２）ふつうの八木。
エレメントはφ２アルミ線。ブームはφ5アルミパイプ
D2の移動で調整してSWRは430.2〜435.4MHzの範囲内で1.1以下。
簡易電界強度計 距離２ｍ 出力1Wで3.4μA（計算利得：12.45dBi）
（３）蛇足
（ａ）ブームが短い方が移動運用は楽だが、短いと利得は小さく。
命短しタスキに長し。
（ｂ）MMANAのデータ
計算値
パターン
定義
（４）製作内容（前回記事と同じです） ブームはジャンク品を利用。
反射器
材料は￥100店のφ２自在アルミ線。中央部の約5ｃｍ長以外を
ドリルで捩り硬化させました。道糸で姿勢を維持します。
給電部
円周の一部を切開したφ7樹脂パイプに、羽根状に接着した2枚の樹脂板小片に
端部に10mm長のφ3黄銅パイプを嵌めて圧着した２アルミ線を接着後、木綿糸
＋瞬間接着剤で固定してBNCを半田付け。木工ボンドで補強。
Ra,のブームへの取付け
放射器Raは、φ7樹脂パイプの弾性を利用してブームにパチンと嵌め込みます。
ブーム側にはガイド用にφ7パイプを（一部はM2ねじで）取り付けています。
導波器の取り付け
導波器はφ４樹脂パイプに挿入、支持。エレメントには抜け止め＆位置決め用の
5ｍｍ長φ４樹脂パイプを接着。
ブームの連結
3割したブームは、φ4樹脂パイプ（φ2黄銅線挿通して補強）を介して連結。
φ4樹脂パイプの全長は50ｍｍ。突き出し長さを30ｍｍとして一方のブームに固定。
ブームの突合せ箇所はパイプ径の1/2まで長さ５ｍｍ、ヤスリで現物合せで削ります。
アンテナの支持
アンテナを写真用三脚に支持する治具は、φ7ABS樹脂パイプと2mm厚のプラスチ
ック板にM3ナットを焼き嵌めで固定してM3ローレットねじを取り付け。
当ブログのカテゴリー「無線関連」のアンテナ支持（’15.01.30の記事）及び
(’19.09.07の記事)をご参照ください。
分解/収納状態（重量60ｇ うちエレメント：26ｇ ブーム：34ｇ）
鶴見川沿いの遊歩道で（3/16）〜（3/19）
ウグイスカグラ
グミ
桃
レンギョウ
カルガモ
鳩
飛行艇
カタバミ
タンポポ
菜の花
ハハコグサ
ジャーマンアイリス
ネモフィラ
ハルジオン
ヤブジラミ
ムラサキハナな
ウグイスカグラ
グミ
桃
レンギョウ
カルガモ
鳩
飛行艇
カタバミ
タンポポ
菜の花
ハハコグサ
ジャーマンアイリス
ネモフィラ
ハルジオン
ヤブジラミ
ムラサキハナな
鶴見川沿いの遊歩道で
カエデ
木の芽
クルミ
枝垂れ桜
トサミズキ
桃
ヒヨドリ
ヒコウキ
鯉
アケビ
タネツケバナ
ツクシ
ツルニチニチソウ
ネモフィラ
ハナニラ
カエデ
木の芽
クルミ
枝垂れ桜
トサミズキ
桃
ヒヨドリ
ヒコウキ
鯉
アケビ
タネツケバナ
ツクシ
ツルニチニチソウ
ネモフィラ
ハナニラ
（１）はじめに
参照データは８エレ八木（16.10.06の記事）製作失敗→SWR下がったが飛ばない。 MMANAでエレメント径をφ４からφ２とすると共に、最適化を大幅に修正。
ブーム長は約33ｃｍ増加。計算利得は約1dBi増の14.11dBiに。
ジャンク品のブームとエレメントで手軽に作成。
（２）ふつうの八木。
エレメントはφ２アルミ線。ブームはφ6アルミパイプ
D1,D2の移動で調整してSWRは431.9〜433.8MHzの範囲内で1.1以下。
簡易電界強度計 距離２ｍ 出力1Wで4.0μA（計算利得：14.11dBi）
（３）蛇足
（ａ）原因の解らない製作失敗を挽回出来たが、その理由も当然解らない。
左右の肘の痛みは軽減して継続。
（ｂ）MMANAのデータ
計算値
パターン
定義
（４）製作内容 従来と同じです。 尚、放射器とブームはジャンク品を再利用
反射器
材料は￥100店のφ２自在アルミ線。中央部の約5ｃｍ長以外を
ドリルで捩り硬化させました。道糸で姿勢を維持します。
給電部
円周の一部を切開したφ8樹脂パイプに、羽根状に接着した2枚の樹脂板小片に
端部に10mm長のφ3黄銅パイプを嵌めて圧着した２アルミ線を接着後、木綿糸
＋瞬間接着剤で固定してBNCを半田付け。エポキシ接着剤で補強。
Ra,Reのブームへの取付け
放射器Raは、φ8樹脂パイプの弾性を利用してブームにパチンと嵌め込みます。
ブーム側にはガイド用にφ8パイプを（一部はM2ねじで）取り付けています。
導波器、反射器の取り付け
導波器はφ４樹脂パイプに挿入、支持。エレメントには抜け止め＆位置決め用の
5ｍｍ長φ４樹脂パイプを接着。 （以上は、反射器も同じです）
ブームの連結
3割したブームは、φ5樹脂パイプ（φ3黄銅パイプを挿通して補強）を介して連結。
φ5樹脂パイプの全長は50ｍｍ。突き出し長さを30ｍｍとして一方のブームに固定。
ブームの突合せ箇所はパイプ径の1/2まで長さ５ｍｍ、ヤスリで現物合せで削ります。
分解/収納状態（重量79ｇ うちエレメント：31ｇ ブーム：48ｇ）
参照データは８エレ八木（16.10.06の記事）製作失敗→SWR下がったが飛ばない。 MMANAでエレメント径をφ４からφ２とすると共に、最適化を大幅に修正。
ブーム長は約33ｃｍ増加。計算利得は約1dBi増の14.11dBiに。
ジャンク品のブームとエレメントで手軽に作成。
（２）ふつうの八木。
エレメントはφ２アルミ線。ブームはφ6アルミパイプ
D1,D2の移動で調整してSWRは431.9〜433.8MHzの範囲内で1.1以下。
簡易電界強度計 距離２ｍ 出力1Wで4.0μA（計算利得：14.11dBi）
（３）蛇足
（ａ）原因の解らない製作失敗を挽回出来たが、その理由も当然解らない。
左右の肘の痛みは軽減して継続。
（ｂ）MMANAのデータ
計算値
パターン
定義
（４）製作内容 従来と同じです。 尚、放射器とブームはジャンク品を再利用
反射器
材料は￥100店のφ２自在アルミ線。中央部の約5ｃｍ長以外を
ドリルで捩り硬化させました。道糸で姿勢を維持します。
給電部
円周の一部を切開したφ8樹脂パイプに、羽根状に接着した2枚の樹脂板小片に
端部に10mm長のφ3黄銅パイプを嵌めて圧着した２アルミ線を接着後、木綿糸
＋瞬間接着剤で固定してBNCを半田付け。エポキシ接着剤で補強。
Ra,Reのブームへの取付け
放射器Raは、φ8樹脂パイプの弾性を利用してブームにパチンと嵌め込みます。
ブーム側にはガイド用にφ8パイプを（一部はM2ねじで）取り付けています。
導波器、反射器の取り付け
導波器はφ４樹脂パイプに挿入、支持。エレメントには抜け止め＆位置決め用の
5ｍｍ長φ４樹脂パイプを接着。 （以上は、反射器も同じです）
ブームの連結
3割したブームは、φ5樹脂パイプ（φ3黄銅パイプを挿通して補強）を介して連結。
φ5樹脂パイプの全長は50ｍｍ。突き出し長さを30ｍｍとして一方のブームに固定。
ブームの突合せ箇所はパイプ径の1/2まで長さ５ｍｍ、ヤスリで現物合せで削ります。
分解/収納状態（重量79ｇ うちエレメント：31ｇ ブーム：48ｇ）
鶴見川沿いの遊歩道で（3/16）（3/17）
山茶花
椿
沈丁花
ベニバナユキヤナギ
アオジ
カルガモ
カワセミ
菊、他
ギシギシ
ツクシ
ナズナ
ヘビイチゴ
ムラｋサキハナナ
山茶花
椿
沈丁花
ベニバナユキヤナギ
アオジ
カルガモ
カワセミ
菊、他
ギシギシ
ツクシ
ナズナ
ヘビイチゴ
ムラｋサキハナナ
鶴見川沿いの遊歩道で
木の芽
クルミ
椿
桃
鵜
ハクセキレイ
亀
テントウムシ
スズメノエンドウ
タネツケバナ
スギナ
スノーフレーク
水仙
菜の花
ハナニラ
木の芽
クルミ
椿
桃
鵜
ハクセキレイ
亀
テントウムシ
スズメノエンドウ
タネツケバナ
スギナ
スノーフレーク
水仙
菜の花
ハナニラ
鶴見川沿いの遊歩道で（3*9）〜（3/13）
椿
ヒュウガミズキ
コサギ
ハクセキレイ
ヒコウキ
オランダミミナグサ
カラスノエンドウ
スズメノエンドウ
キツネノボタン
キュウリグサ
クサイチゴ
コゴメイヌノフグリ
水仙
ネギ
ハナニラ
ムラサキサギゴケ
ムラサキハナナ
椿
ヒュウガミズキ
コサギ
ハクセキレイ
ヒコウキ
オランダミミナグサ
カラスノエンドウ
スズメノエンドウ
キツネノボタン
キュウリグサ
クサイチゴ
コゴメイヌノフグリ
水仙
ネギ
ハナニラ
ムラサキサギゴケ
ムラサキハナナ
鶴見川沿いの遊歩道で（3/9）〜（3/13）
椿
ツルバラ
ユキヤナギ
木の芽
ユリの木
イソシギ
カワセミ
亀
飛行艇
アキノベニバナ
アリッサム
水仙
タビラコ
タンポポ
ノゲシ
ホトケノザ
椿
ツルバラ
ユキヤナギ
木の芽
ユリの木
イソシギ
カワセミ
亀
飛行艇
アキノベニバナ
アリッサム
水仙
タビラコ
タンポポ
ノゲシ
ホトケノザ
鶴見川沿いの遊歩道で
ミズキ
レンギョウ
椿
木の芽
木の芽 ＋ ヒヨドリ
カワセミ
猫 きれいな首輪を着けていました
オオイヌノフグリ
キュウリグサ
ジャーマンアイリス
スギナ
ビオラ
ムラサキサギゴケ
ムラサキハナナ
ローズマリー
ミズキ
レンギョウ
椿
木の芽
木の芽 ＋ ヒヨドリ
カワセミ
猫 きれいな首輪を着けていました
オオイヌノフグリ
キュウリグサ
ジャーマンアイリス
スギナ
ビオラ
ムラサキサギゴケ
ムラサキハナナ
ローズマリー
（１）はじめに
次にどんなアンテナを作るか思いつかず。たまたま￥100店で変な形の
ステンレス製スプーンを見つけて作った 1/4λのＧＰです。
同様のナイフとかフォークとかのアンテナは過去いくつか作りましたが。
（２）スプーン本来の用途にも使えます。
ラジアルの取り付け長さで調整（結果は125ｍｍ）してＳＷＲは
428.8〜439.4ＭＨｚの範囲内で1.1以下
いつもの簡易電界強度計 出力１W 距離1ｍで1μＡ
1/4λGP程度の利得はある様です。 アンテナの重量は約80g
（３）製作内容
（ａ）放射器
φ３ステンレス棒の一端に15ｍｍ長φ４黄銅パイプを嵌めで半田付け。
φ４黄銅パイプに細い銅線を介してＢＮＣの中心導体ピンを半田付け。
φ４黄銅パイプにφ6樹脂パイプを嵌めでＢＮＣに組み込み。
放射器となるスプーンの柄の拡がった先端部を切断し、ＢＮＣの開口端と
スプーンの先端との長さが190ｍｍとなる様にφ３ステンレス棒を半田付け。
尚、放射器の長さ190ｍｍは検討不十分です。最適値ではないかも。
（ｂ）ラジアルと調整
ラジアルとなるスプーンをBNCの側面に沿わせて輪ゴムで仮止め。
SWRを測定し、スプーンの位置を調整（位置決めはかなりシビアです）
マジックで印をつけてSWR側面に半田付け。確認のためSWR再測定。
（BNCから放射器を抜いて半田付け→樹脂パイプの熱変形防止のため）
（ｃ）追記
半田付けはステンレス用フラックスと普通のフラックス入り糸半田を使用。
切断はステンレス用金鋸刃及びヤスリを使用。
（３）蛇足
次は何を作ろうか？ まだ思いつかない。
次にどんなアンテナを作るか思いつかず。たまたま￥100店で変な形の
ステンレス製スプーンを見つけて作った 1/4λのＧＰです。
同様のナイフとかフォークとかのアンテナは過去いくつか作りましたが。
（２）スプーン本来の用途にも使えます。
ラジアルの取り付け長さで調整（結果は125ｍｍ）してＳＷＲは
428.8〜439.4ＭＨｚの範囲内で1.1以下
いつもの簡易電界強度計 出力１W 距離1ｍで1μＡ
1/4λGP程度の利得はある様です。 アンテナの重量は約80g
（３）製作内容
（ａ）放射器
φ３ステンレス棒の一端に15ｍｍ長φ４黄銅パイプを嵌めで半田付け。
φ４黄銅パイプに細い銅線を介してＢＮＣの中心導体ピンを半田付け。
φ４黄銅パイプにφ6樹脂パイプを嵌めでＢＮＣに組み込み。
放射器となるスプーンの柄の拡がった先端部を切断し、ＢＮＣの開口端と
スプーンの先端との長さが190ｍｍとなる様にφ３ステンレス棒を半田付け。
尚、放射器の長さ190ｍｍは検討不十分です。最適値ではないかも。
（ｂ）ラジアルと調整
ラジアルとなるスプーンをBNCの側面に沿わせて輪ゴムで仮止め。
SWRを測定し、スプーンの位置を調整（位置決めはかなりシビアです）
マジックで印をつけてSWR側面に半田付け。確認のためSWR再測定。
（BNCから放射器を抜いて半田付け→樹脂パイプの熱変形防止のため）
（ｃ）追記
半田付けはステンレス用フラックスと普通のフラックス入り糸半田を使用。
切断はステンレス用金鋸刃及びヤスリを使用。
（３）蛇足
次は何を作ろうか？ まだ思いつかない。
鶴見川沿いの遊歩道で
栗
欅 （3/12）06：45月齢17.5
桜
桜（陽光）
桃
柳
コサギ
茅
クリスマスローズ
桜草
スズメノエンドウ
ネモフィラ
ヒメオドリコソウ
栗
欅 （3/12）06：45月齢17.5
桜
桜（陽光）
桃
柳
コサギ
茅
クリスマスローズ
桜草
スズメノエンドウ
ネモフィラ
ヒメオドリコソウ
鶴見川沿いの遊歩道で（3/9）
ウグイスカグラ
寒緋桜
木の芽 蕾？
椿
亀
鯉
キュウリグサ
スノーフレーク
タネツケバナ
ナズナ
ノゲシ
ハコベ
ヘビイチゴ ＆ ムラサキサギゴケ
ホトケノザ
ウグイスカグラ
寒緋桜
木の芽 蕾？
椿
亀
鯉
キュウリグサ
スノーフレーク
タネツケバナ
ナズナ
ノゲシ
ハコベ
ヘビイチゴ ＆ ムラサキサギゴケ
ホトケノザ
鶴見川沿いの遊歩道で
クルミ
桜
ノイバラ
ハナミズキ
梢
椿
ヒュウガミズキ
レンギョウ
ユキヤナギ
アジサイ
カワセミ
ハクセキレイ
カラスノエンドウ
タネツケバナ
ツルニチニチソウ
ハコベ
ハナニラ
ムスカリ
クルミ
桜
ノイバラ
ハナミズキ
梢
椿
ヒュウガミズキ
レンギョウ
ユキヤナギ
アジサイ
カワセミ
ハクセキレイ
カラスノエンドウ
タネツケバナ
ツルニチニチソウ
ハコベ
ハナニラ
ムスカリ
鶴見川沿いの遊歩道で
桜（陽光） 2分咲き
山茶花
椿
沈丁花
紅花ユキヤナギ
柳
カルガモ
鯉
ヘリ
カラスノエンドウ
スギナ
＆ ツクシ
ナズナ
ナノハナ
フキノトウ
ヘビイチゴ
ムラサキサギゴケ
ムラサキハナナ
桜（陽光） 2分咲き
山茶花
椿
沈丁花
紅花ユキヤナギ
柳
カルガモ
鯉
ヘリ
カラスノエンドウ
スギナ
＆ ツクシ
ナズナ
ナノハナ
フキノトウ
ヘビイチゴ
ムラサキサギゴケ
ムラサキハナナ
鶴見川沿いの遊歩道で（3/2）〜（3/6）
カエデ
欅
椿 隣接した2本の木です。
キセキレイ
コサギ
ダイサギ
ジョウビタキ
鯉
茅
ススキ
カラスノエンドウ
芝桜
タンドボロギク
タンポポ
ツクシ
ハコベ
フキノトウ
ヘビイチゴ
ムラサキサギゴケ
カエデ
欅
椿 隣接した2本の木です。
キセキレイ
コサギ
ダイサギ
ジョウビタキ
鯉
茅
ススキ
カラスノエンドウ
芝桜
タンドボロギク
タンポポ
ツクシ
ハコベ
フキノトウ
ヘビイチゴ
ムラサキサギゴケ
御嶽駅で下車した時の小雨は、バスで御岳ケーブルに着いたときには本降りに。
青梅線もバスもケーブルもガラ空き。こんな天気に来るのは ＃＄％ だけ。
御岳ケーブルで昇りました。
ケーブルで昇った御岳平の白樺
御岳平の蝋梅
ついでですが（2//9）御岳平の蝋梅
傘をさして さっさと大塚山へ。 この分岐点から左へ。
少し霧
木の芽
馬酔木
今日は25分で大塚山の四阿に到着。
４エレbend dipole（'20.02.16の記事）と7エレ位相給電ループ八木を設置
bend dipoleの設置にかなり時間が掛かって08:50交信開始。気温5℃
09：20頃からみぞれに変わりました。気温3.5℃
残念な事に 短時間で再び雨に 気温4℃
アジサイ
11：30交信終了。4.5℃ 昼食 四阿から少し下って林道をケーブルへ。小雨。
ガラ空きのバス、電車で早めの帰宅で風呂掃除。
気温は4℃程度でしたが無風で寒くもなく運用できました。
交信前にワッチしたところ bend dipole はループ八木にＳ２程度劣りました。
ループ八木で送受信共（5/5）で交信中bend dipoleに換えたところ（5/9）に。
その後別の局とbend dipole で（5/5）で交信中 ループ八木に換えると（5/9）に。
ループ八木のビームの切れはかなり鋭くbend dipole は普通の八木ならば3〜4エレ
程度にビームはブロードです。 アンテナってやはり解りません。
青梅線もバスもケーブルもガラ空き。こんな天気に来るのは ＃＄％ だけ。
御岳ケーブルで昇りました。
ケーブルで昇った御岳平の白樺
御岳平の蝋梅
ついでですが（2//9）御岳平の蝋梅
傘をさして さっさと大塚山へ。 この分岐点から左へ。
少し霧
木の芽
馬酔木
今日は25分で大塚山の四阿に到着。
４エレbend dipole（'20.02.16の記事）と7エレ位相給電ループ八木を設置
bend dipoleの設置にかなり時間が掛かって08:50交信開始。気温5℃
09：20頃からみぞれに変わりました。気温3.5℃
残念な事に 短時間で再び雨に 気温4℃
アジサイ
11：30交信終了。4.5℃ 昼食 四阿から少し下って林道をケーブルへ。小雨。
ガラ空きのバス、電車で早めの帰宅で風呂掃除。
気温は4℃程度でしたが無風で寒くもなく運用できました。
交信前にワッチしたところ bend dipole はループ八木にＳ２程度劣りました。
ループ八木で送受信共（5/5）で交信中bend dipoleに換えたところ（5/9）に。
その後別の局とbend dipole で（5/5）で交信中 ループ八木に換えると（5/9）に。
ループ八木のビームの切れはかなり鋭くbend dipole は普通の八木ならば3〜4エレ
程度にビームはブロードです。 アンテナってやはり解りません。
薬師池公園で（3/5）
マンサク
ミツマタ
梅
河津桜
馬酔木
ネコヤナギ
木瓜
寒咲アヤメ
キランソウ
苔
シロバナタンポポ
椿 あかこま
式部
数奇屋侘助
赤侘助
大虹
東絞
マンサク
ミツマタ
梅
河津桜
馬酔木
ネコヤナギ
木瓜
寒咲アヤメ
キランソウ
苔
シロバナタンポポ
椿 あかこま
式部
数奇屋侘助
赤侘助
大虹
東絞
