（１）はじめに
エレメント径φ４の７エレ（‘15.06.13の記事）のMMANAデータを元に
エレメント径φ３として作成。
前回（’20.10.03の記事）以降エレメント径φ3でのアンテナ作成を2回
行いましたが、いずれもSWRが下がらず制作敗。今回は3度目の正直です。
（２）まあなんとか。
エレメントはφ3アルミパイプ。ブームはφ5アルミパイプ
自重による撓み補正のためブームを曲げています。
D1,D2の移動で調整して433.0MHzのSWRは1.0付近インピーダンス50Ω
SWR1.1以下の範囲は432.3MHz（46Ω）〜434.0MHz（62Ω）
以上はフレンド局から戴いたアンテナアナライザCAA500の測定値です。
古いクラニシのBR400では4318〜433.7Hzの範囲内でSWR1.1以下。
簡易電界強度計 距離２ｍ 出力1Wで5.0A（計算利得：13.12Bi）
7エレ八木(’20.10.03の記事)は4.1μA(計算利得：13.13Biブーム長1176ｍｍ)
（３）蛇足
（ａ）エレメント径φ２とφ３とはの製作（加工）の違いは殆どありません。
エレメントの切断にφ２はニッパ、φ３は糸鋸を使用するくらいで、
僅かに長めに切りヤスリで定尺に仕上げます。
（ｂ）MMANAのデータ
計算値
SWR調整のためにD1,D2を移動しました。
元の計算値と移動後の計算値を下に示します。
これで何が解ると云うわけではありませんが。
簡易電界強度計の測定値は元の計算値に近い様です。
元の計算値（再掲）
D1,D2移動後の計算値
元のパターン（D1,D2の移動での変化はさほど大きくはない）
定義
（４）製作内容（前回の記事と同じです）
給電部
φ３アルミパイプエレメントの端部にφ2ステンレス棒を介して10ｍｍ長
φ３黄銅パイプを連結し、圧着固定。 スリ割りを入れたφ8樹脂パイプに
羽根状に接着した樹脂板にエレメントを接着し（木綿糸＋瞬間接着剤）で
固定。エレメントのφ３黄銅パイプにBNCを半田付け。
全体を木工ボンド（硬化後透明になる）で補強。

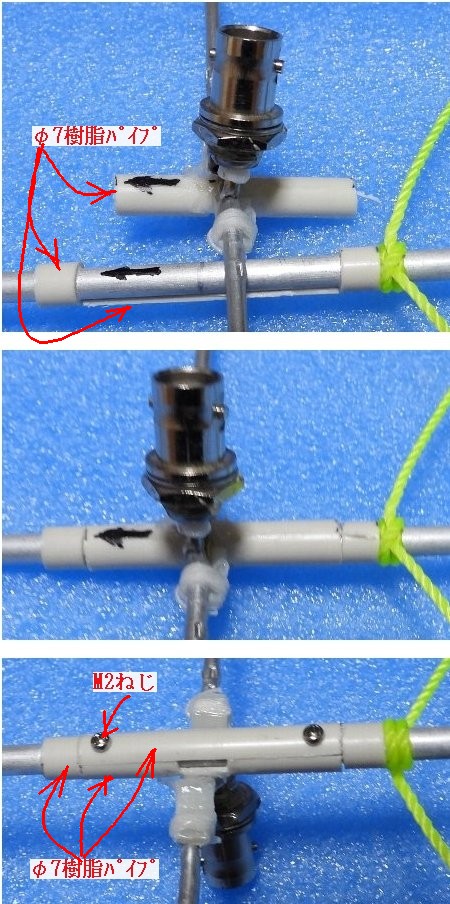

放射器のブームへの取り付け、
放射器Raのφ7樹脂パイプスリ割りあり）の弾性を利用してブームに
パチンと嵌めこみ。ブーム側にはφ7樹脂パイプを取り付けて
待ちうけ及び位置決めします。
導波器のブームへの取り付け
導波器エレメントの中央に4ｍｍ長のφ5樹脂パイプを位置決め用に接着。
ブームに（木綿糸＋瞬間接着剤+木工ボンド）で固定した20ｍｍ長のφ5
樹脂パイプに挿入、支持します。反射器も同じ支持方法です。
ブームの連結
3割したブームは、φ4樹脂パイプ（φ2黄銅線を挿通して補強）を介して連結。
Φ4樹脂パイプの全長は50ｍｍ。突き出し長さを30ｍｍとして一方のブームに固定。
ブームの突合せ箇所はパイプ径の1/2まで長さ５ｍｍ、ヤスリで現物合せで削ります。
写真用三脚への取り付け（上の写真）
ブームに、φ7樹脂パイプを介して接着した樹脂版にM3ナットと-φ3.2穴を
設け、M3ナットを焼き嵌め固定し、M3ローレットねじを取り付け。
写真用三脚の側はφ６ステンレスパイプの一端にミニステー金具を取り付け。
ミニステー金具には治具のφ3.2穴に対応する2本のφ３黄銅パイプを立て、
又ローレットねじに対応する切欠き加工を行っています。
φ６ステンレスパイプのミニステー金具の反対側の端部には、写真用三脚の
雲台ネジに合致する1/4Wナットを取り付けています
分解/収納状態（重量64ｇ うちエレメント：34 ブーム：30ｇ）
